1.4.6. Закон сохранения энергии для электрического поля в несегнетоэлектрической среде

Энергия электрического поля, создаваемого какой-либо системой заряженных тел (проводников, диэлектриков), изменяется, если тела системы перемещаются (то есть меняется взаимное положение тел), или, если изменяются их заряды. При этом совершают работу внешние силы, приложенные к телам системы, и источники электрической энергии (батареи, генераторы, и тому подобные), присоединенные к проводникам системы.

Закон сохранения энергии для малого изменения состояния системы при постоянной температуре и постоянной плотности среды имеет вид:

Здесь:
- работа внешних сил;
- работа источников электрической энергии;
- изменение энергии электростатического поля системы;
- изменение кинетической энергии системы;
- теплота Джоуля - Ленца, которая вызвана прохождением электрических токов в системе при изменении или перераспределении зарядов проводников.

Если перемещение тел производится квазистатически, то есть очень медленно, то можно пренебречь изменением кинетической энергии системы,
, и считать работу внешних сил
численно равной и противоположной по знаку работе
, совершаемой в рассматриваемом процессе силами, которые действуют на тела системы в электрическом поле и называются пондемоторными силами. В этом случае закон сохранения энергии можно записать в виде:.

Работа источников электрической энергии за малый промежуток времени
равна:
, где
- общее число источников электрической энергии в рассматриваемой системе;- ЭДС-того источника,
- заряд, проходящий через этот источник за время
,
- ток в источнике, работа
, если токидет от катода к аноду.

Если заряд каждого проводника не изменяется и не перераспределяется , то выражение закона сохранения энергии для квазистатического изменения состояния системы имеет вид:
,

то есть в этом процессе работа пондемоторных сил равна убыли энергии электрического поля системы. С помощью этого выражения можно рассчитывать работу пондемоторных сил.

Найдем силы, действующие на пластины заряженного плоского конденсатора. Расстояние между пластинами
, где- площадь пластины. Конденсатор заряжен и отключен от источника питания, так что заряд конденсатора
,
- поверхностная плотность заряда. При увеличении расстояния сила, приложенная к перемещаемой пластине, совершает работу
. Изменение энергии электростатического поля в конденсаторе
, где- объемная плотность энергии в прилегающем к пластине слое толщиной
. Таким образом, из закона сохранения энергии следует, что пондемоторная сила равна
.

Закон сохранения энергии является общим законом природы, следовательно, он применим и к явлениям, происходящим в электричестве. При рассмотрении процессов превращения энергии в электрическом поле рассматривают два случая:

  1. Проводники присоединены к источникам ЭДС, при этом постоянными являются потенциалы проводников.
  2. Проводники являются изолированными, что означает: заряды проводников неизменны.

Мы будем рассматривать первый случай.

Допустим, что у нас имеется система, состоящая из проводников и диэлектриков. Эти тела совершают малые и очень медленные перемещения. Температура тел поддерживается постоянной ($T=const$), для этого тепло или отводят (если оно выделяется) или подводят (при поглощении тепла). Диэлектрики у нас являются изотропными и мало сжимаемыми (плотность постоянна ($\rho =const$)). При заданных условиях внутренняя энергия тел, которая не связана с электрическим полем, остается неизменной. Помимо этого, диэлектрическая проницаемость ($\varepsilon (\rho ,\ T)$), зависящая от плотности вещества и его температуры, может считаться постоянной.

На любое тело, помещенное в электрическое поле, действуют силы. Иногда такие силы называют пондемоторными силами поля. При бесконечно малом перемещении тел пондемоторные силы выполняют бесконечно малую работу, которую обозначим $\delta A$.

Закон сохранения энергии для цепей постоянного тока содержащих ЭДС

Электрическое поле имеет определённую энергию. При перемещении тел электрическое поле между ними изменяется, значит, изменяется его энергия. Увеличение энергии поля при малом смещении тел обозначим как $dW$.

Если в поле движутся проводники, то изменяется их взаимная емкость. Для сохранения без изменения потенциалов проводников на них следует добавлять (или убирать с них) заряды. В таком случае каждый источник тока совершает работу, равную:

\[\varepsilon dq=\varepsilon Idt\ \left(1\right),\]

где $\varepsilon$ - ЭДС источника; $I$ - сила тока; $dt$ - время перемещения. В исследуемой системе тел возникают электрические токи, соответственно во всех частях системы будет выделяться тепло ($\delta Q$), которое по закону Джоуля - Ленца равно:

\[\delta Q=RI^2dt\ \left(2\right).\]

Следуя закону сохранения энергии, работа всех источников тока равна сумме механической работы сил поля, изменению энергии поля и количества теплоты Джоуля - Ленца:

\[\sum{\varepsilon Idt=\delta A+dW+\sum{RI^2dt\ \left(3\right).}}\]

При отсутствии движения проводников и диэлектриков ($\delta A=0;;\ dW$=0) вся работа источников ЭДС переходит в тепло:

\[\sum{\varepsilon Idt=\sum{RI^2dt\ \left(4\right).}}\]

Используя закон сохранения энергии, иногда можно рассчитать механические силы, действующие в электрическом поле проще, чем исследуя, как воздействует поле на отдельные части тела. При этом поступают следующим образом. Допустим, нам следует вычислить величину силы $\overline{F}$, которая действует на тело, находящееся в электрическом поле. Допускают, что рассматриваемое тело совершает малое перемещение $d\overline{r}$. В таком случае, работа силы $\overline{F}$ равна:

\[\delta A=\overline{F}d\overline{r}=F_rdr\ \left(5\right).\]

Далее находят все изменения энергии, которые вызваны перемещением тела. Затем из закона сохранения энергии получают проекцию силы${\ \ F}_r$ на направление перемещения ($d\overline{r}$). Если выбрать перемещения параллельные осям системы координат, то можно найти компоненты силы вдоль этих осей, следовательно, вычислить неизвестную силу по величине и направлению.

Примеры задач с решением

Пример 1

Задание. Плоский конденсатор частично погружен в жидкий диэлектрик (рис.1). Когда конденсатор заряжается, на жидкость в областях неоднородного поля действуют силы, при этом жидкость втягивается в конденсатор. Найдите силу ($f$) воздействия электрического поля на каждую единицу горизонтальной поверхности жидкости. Считайте, что конденсатор соединен с источником напряжения, напряжение $U$ и напряженность поля внутри конденсатора постоянны.

Решение. При увеличении столба жидкости между пластинами конденсатора на величину $dh$ работа силы $f$ равна:

где $S$ - горизонтальное сечение конденсатора. Изменение энергии электрического поля плоского конденсатора определим как:

Обозначим $b$ - ширину пластины конденсатора, тогда заряд, который дополнительно перейдет от источника, равен:

При этом работа источника тока:

\[\varepsilon dq=Udq=U\left(\varepsilon {\varepsilon }_0E-{\varepsilon }_0E\right)bdh\left(1.4\right),\]

\[\varepsilon =U\ \left(1.5\right).\]

Учитывая, что $E=\frac{U}{d}$Тогда формула (1.4) перепишется в виде:

\[\varepsilon dq=\left(\varepsilon {\varepsilon }_0E^2-{\varepsilon }_0E^2\right)Sdh\left(1.6\right).\]

Применяя закон сохранения энергии в цепи постоянного тока, если она имеет источник ЭДС:

\[\sum{\varepsilon Idt=\delta A+dW+\sum{RI^2dt\ \left(1.7\right)}}\]

для рассматриваемого случая запишем:

\[\left(\varepsilon {\varepsilon }_0E^2-{\varepsilon }_0E^2\right)Sdh=Sfdh+\left(\frac{ее_0E^2}{2}-\frac{е_0E^2}{2}\right)Sdh\ \left(1.8\right).\]

Из полученной формулы (1.8) найдем $f$:

\[\left(\varepsilon {\varepsilon }_0E^2-{\varepsilon }_0E^2\right)=f+\left(\frac{\varepsilon {\varepsilon }_0E^2}{2}-\frac{{\varepsilon }_0E^2}{2}\right)\to f=\frac{\varepsilon {\varepsilon }_0E^2}{2}-\frac{{\varepsilon }_0E^2}{2}.\]

Ответ. $f=\frac{\varepsilon {\varepsilon }_0E^2}{2}-\frac{{\varepsilon }_0E^2}{2}$

Пример 2

Задание. В первом примере мы считали сопротивления проводов бесконечно малыми. Как изменилась бы ситуация, если сопротивление считать конечной величиной, равной R?

Решение. Если предполагать, что сопротивление проводов не мало, то при объединении в законе сохранения (1.7) слагаемых: $\varepsilon Idt\ $ и $RI^2dt$, мы получим, что:

\[\varepsilon Idt=RI^2dt=\left(\varepsilon -IR\right)Idt=UIdt.\]

Современная физика знает много видов энергии, связанных с движением или различным взаимным расположением самых разнообразных материальных тел или частиц, например, всякое движущееся тело обладает кинетической энергией, пропорциональной квадрату его скорости. Эта энергия может изменяться, если скорость тела будет возрастать или убывать. Тело, приподнятое над землей, имеет потенциальную гравитационную энергию, изменяющуюся три изменении высоты тела.

Неподвижные электрические заряды, находящиеся на некотором расстоянии друг от друга, обладают потенциальной электростатической энергией в соответствии с тем, что по закону Кулона заряды либо притягиваются (если они разного знака), либо отталкиваются с силой, обратно пропорциональной квадрату расстояния между ними.

Кинетической и потенциальной энергией обладают и молекулы, и атомы, и частицы, их составляющие - электроны, протоны, нейтроны и т. д. В зависимости от характера движения и природы сил, действующих между этими частицами, изменение энергии в системах таких частиц может проявляться в форме механической работы, в протекании электрического тока, в передаче теплоты, в изменении внутреннего состояния тел, в распространении электромагнитных колебаний и т. п.

Уже более 100 лет назад в физике был установлен фундаментальный закон, в соответствии с которым энергия не может исчезать или возникать из ничего. Она может лишь переходить из одного вида в другой . Этот закон называется законом сохранения энергии .

В трудах А. Эйнштейна этот закон получил существенное развитие. Эйнштейн установил взаимопревращаемость энергии и массы и тем самым расширил толкование закона сохранения энергии, который теперь в общем случае формулируется как закон сохранения энергии и массы .

В соответствии с теорией Эйнштейна всякое изменение энергии тела d Е связано с изменением его массы d m формулой d Е=d mс 2 , где с - скорость света в вакууме, равная 3 х 10 8 м/с.

Из этой формулы, в частности, следует, что если в результате какого-либо процесса масса всех тел, участвующих в процессе, уменьшится на 1 г, то при этом выделится энергия, равная 9х10 13 Дж, что эквивалентно 3000 т условного топлива.

Эти соотношения имеют первостепенное значение при анализе ядерных превращений. В большинстве же макроскопических процессов изменением массы можно пренебречь и говорить лишь о законе сохранения энергии.

Проследим за преобразованиями энергии на каком-нибудь частном примере. Рассмотрим всю цепочку преобразований энергии, необходимую для изготовления какой-либо детали на токарном станке (рис. 1). Пусть исходная энергия 1, количество которой мы примем за 100%, получена за счет полного сжигания некоторого количества природного топлива. Следовательно, для нашего примера 100% исходной энергии содержится в продуктах сгорания топлива, находящихся при высокой (около 2000 К) температуре.

Продукты сгорания в котле электростанции, охлаждаясь, отдают свою внутреннюю энергию в виде теплоты воде и водяному пару. Однако по техническим и экономическим причинам продукты сгорания нельзя охладить до температуры окружающей среды. Они выбрасываются через трубу в атмосферу при температуре около 400 К, унося с собой часть исходной энергии. Поэтому во внутреннюю энергию водяного пара перейдет только 95% исходной энергии.

Полученный водяной пар поступит в паровую турбину, где его внутренняя энергия вначале частично превратится в кинетическую энергию струн пара, которая затем будет отдана в виде механической энергии ротору турбины.

Только часть энергии пара может быть превращена в механическую энергию. Остальная часть отдается охлаждающей воде при конденсации пара в конденсаторе. В нашем примере мы приняли, что энергия, переданная ротору турбины, составит около 38%, что примерно соответствует положению дел на современных электростанциях.

При преобразовании механической энергии в электрическую за счет так называемых джоулевых потерь в обмотках ротора и статора электрогенератора будет потеряно еще около 2% энергии. В результате в электрическую сеть поступит около 36% исходной энергии.

Электродвигатель превратит в механическую энергию вращения токарного станка только часть подведенной к нему электроэнергии. В нашем примере около 9% энергии в виде джоулевой теплоты в обмотках двигателя и теплоты трения в его подшипниках будет отдано в окружающую атмосферу.

Таким образом, к рабочим органам станка окажется подведенным только 27% исходной энергии. Но и на этом злоключения энергии не заканчиваются. Оказывается, что подавляющая часть энергии при механической обработке детали расходуется на трение и в виде теплоты отводится с жидкостью, охлаждающей деталь. Теоретически на то, чтобы из исходной заготовки получить нужную деталь, хватило бы лишь весьма малой доли (в нашем примере условно принято 2%) исходной энергии.


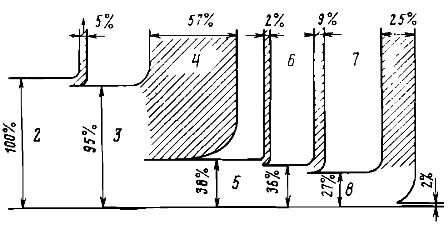

Рис. 1. Схема преобразований энергии при обработке детали на токарном станке: 1 - потеря энергии с уходящими газами, 2 - внутренняя энергия продуктов сгорания, 3 - внутренняя энергия рабочего тела - водяного пара, 4 - теплота, отдаваемая охлаждающей воде в конденсаторе турбины, 5 - механическая энергия ротора турбогенератора, 6 - потери в электрогенераторе, 7 - потерн в электроприводе станка, 8 - механическая энергия вращения станка, 9 - работа трения, превращающаяся в теплоту, отдаваемую жидкости, охлаждающей деталь, 10 - увеличение внутренней энергии детали и стружки после обработки.

Из рассмотренного примера, если его считать достаточно типичным, можно сделать по крайней мере три очень полезных вывода.

Во-первых, на каждой ступеньке преобразования энергии какая-то часть ее теряется . Это утверждение не следует понимать как нарушение закона сохранения энергии. Теряется она для того полезного эффекта, ради которого соответствующее преобразование осуществляется. Полное количество энергии после преобразования остается неизменным.

Если в некоторой машине или аппарате осуществляется процесс преобразования и передачи энергии, то эффективность этого устройства обычно характеризуют коэффициентом полезного действия (к. п. д.) . Схема такого устройства показана на рис. 2.


Рис. 2. Схема для определения к. п. д. устройства, преобразующего энергию.

Пользуясь обозначениями, приведенными на рисунке, к. п. д. можно определить как кпд = Епол/ Епод

Ясно, что при этом на основании закона сохранения энергии должно быть Епод = Епол + Епот

Поэтому к. п. д. можно записать еще и так: кпд = 1 - (Епот/Епол)

Возвращаясь к примеру, изображенному на рис. 1, можно сказать, что к. п. д. котла равен 95%, к. п. д. преобразования внутренней энергии пара в механическую работу - 40%, к. п. д. электрогенератора - 95%, к. п. д. электропривода станка - 75% и к. п. д. собственно процесса обработки детали около 7%.

В прошлом, когда законы превращения энергии еще не были известны, мечтой людей было создание так называемого вечного двигателя - устройства, которое совершало бы полезную работу, не затрачивая никакой энергии. Такой гипотетический двигатель, существование которого нарушало бы закон сохранения энергии, сегодня называют вечным двигателем первого рода в отличие от вечного двигателя второго рода. Сегодня, разумеется, никто не принимает всерьез возможность создания вечного двигателя первого рода.

Во-вторых, все потери энергии в конечном итоге превращаются в теплоту, которая отдается либо атмосферному воздуху, либо воде естественных водоемов.

В-третьих, в конечном счете люди полезно используют лишь малую часть той первичной энергии, которая была затрачена для получения соответствующего полезного эффекта.

Это особенно очевидно при рассмотрении затрат энергии на транспорт. В идеализированной механике, не учитывающей сил трения, перемещение грузов в горизонтальной плоскости не требует затрат энергии.

В реальных условиях вся энергия, потребляемая транспортным средством, затрачивается на преодоление сил трения и сил сопротивления воздуха, т. е. в конечном счете вся энергия, потребляемая на транспорте, превращается в теплоту. В этом отношении любопытны следующие цифры, характеризующие работу перемещения 1 т груза на расстояние 1 км различными видами транспорта: самолет - 7,6 кВт-ч/(т-км), автомобиль - 0,51 кВт-ч/(т-км), поезд - 0,12 кВт-ч/(т-км).

Таким образом, один и тот же полезный эффект может быть достигнут при воздушном транспорте за счет в 60 раз больших затрат энергии, чем при железнодорожном. Конечно, большая затрата энергии дает существенную экономию во времени, но даже и при одинаковой скорости (автомобиль и поезд) затраты энергии различаются в 4 раза.

Этот пример говорит о том, что люди часто поступаются энергетической экономичностью ради достижения иных целей, например комфорта, скорости и т. п. Как правило, сама по себе энергетическая экономичность того или иного процесса нас мало интересует - важны суммарные технико-экономические оценки эффективности процессов. Но по мере удорожания первичных источников энергии энергетическая составляющая в технико-экономических оценках становится все более важной.

Рассмотрим замкнутый объем, в котором электромагнитное поле возбуждается переменными токами с объемной плотностью .

По закону Джоуля-Ленца в дифференциальной форме: .

Найдем количество теплоты, выделяющееся в единицу времени в этом объеме: .

Используем, что .

По теореме Гаусса: .

Слагаемые во втором интеграле можно представить в виде:

так как .

Аналогично можно представить: .

Подинтегральное векторное произведение напряженностей электрического и магнитного полей также представляет собой вектор , направленный по скорости распространения электромагнитной волны и равный по величине в любой момент времени: . При выводе этого соотношения использовано понятие объемной плотности энергии магнитного поля, которая, как показано Максвеллом, равна половине объемной плотности энергии электромагнитного поля.

Соответственно, для характеристики переноса энергии электромагнитной волной, вводится вектор Умова-Пойтинга , - плотность потока электромагнитной энергии через поверхность, ограничивающую рассматриваемый объем. Таким образом можно рассчитать поток энергии, проходящей через поверхность, ограничивающую данный объем: .

Выражение: представляет собой закон сохранения энергии электромагнитного поля, так как показывает, что изменение энергии электромагнитного поля в объеме определяется тепловой мощностью и потоком энергии через поверхность, ограничивающую объеме. Если тепловых потерь нет, то или , т.е. вектор Умова-Пойтинга определяется энергией, проходящей в единицу времени через единичную поверхность, перпендикулярную направлению распространения волны. Полную энергию поля в рассматриваемом объеме можно, следовательно, рассчитать по формуле: .


Силы в магнитном поле. Силы, действующие на ток. Сила Лоренца. Силы и момент сил действующие на магнитный момент.

На точечный заряд в электрическом поле действует сила:

На непрерывно распределенный заряд:

объемная плотность сил:

.

Объемные силы, действующие на диэлектрик – это сумма сил, действующих на диполи внутри диэлектрика.

- особенно для жидкостей и газов.

Под действием элементарных сил на малые объемы эти элементы сдвигаются в направление роста . На поверхности раздела сила всегда направлена в сторону диэлектрика с меньшим .

Силы в магнитном поле: , объемная плотность сил . У диамагнетиков , поэтому сила направлена в сторону уменьшения магнитного поля.

Работа, которая совершается током, не является результатом превращения кинетической энергии электронов в другие виды энергии. Носитель энергии – не электроны, а поля. В частном случае джоулева тепла кинетическая энергия электрона не является промежуточной формой энергии.



Опыт показывает, что магнитное поле действует не только на проводники с током, но и на отдельные заряды. Сила, действующая на электрический заряд , движущийся в магнитном поле со скоростью , называется силой Лоренца и выражается формулой

где - индукция магнитного поля, в котором заряд движется.

Модуль силы Лоренца равен:

где - угол между и .

Направление силы Лоренца определяется с помощью правила левой руки.

Сила Лоренца всегда перпендикулярна скорости движения заряженной частицы, поэтому она изменяет только направление этой скорости, не изменяя ее модуля. Следовательно, сила Лоренца работы не совершает.

Если на движущийся электрический заряд помимо магнитного поля с индукцией действует и электрическое поле с напряженностью , то результирующая сила , приложенная к заряду, равна векторной сумме сил:

Это выражение называется формулой Лоренца. Рассмотрим действие магнитного поля на замкнутый контур с током. Для характеристики плоского контура с током вводят вектор магнитного момента , где S – площадь, ограниченная контуром, а направление нормали связано правилом правого винта с направлением тока в контуре (рис.84).

Рассмотрим плоский контур в однородном магнитном поле. Сила, действующая со стороны магнитного поля на весь контур на основании закона Ампера равна: .

Так как сила тока и магнитная индукция при указанных условиях постоянны, то их можно вынести из-под знака суммы, а сумма элементарных векторов , в виде цепочки которых можно представить контур, равна нулю (рис.85).

Если результирующая сила равна нулю, то центр масс контура будет оставаться неподвижным, т.е. контур не будет двигаться поступательно, но возможно вращательное движение. Найдем вращающий момент сил, действующих на контур.

В продолжение темы:
Содержание ЕГЭ

Реальный шанс для наемных тружеников стать подлинными хозяевами своих предприятий, а вместе с тем и своей жизни, был упущен в конце 1980-х годов. Возвращение к капитализму...

Новые статьи
/
Популярные
